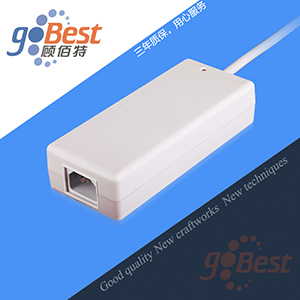

電腦電源適配器是一種電容輸入型電路，其電流和電壓之間的相位差會造成交換功率的損失，此時便需要PFC電路提高功率因數。目前的PFC有兩種，一種為被動式PFC（也稱無源PFC）和主動式PFC（也稱有源式PFC）。

??被動式PFC

??被動式PFC一般分“電感補償式”和“填谷電路式(Valley Fill Circuit)”

??“電感補償式”是使交流輸入的基波電流與電壓之間相位差減小來提高功率因數，“電感補償式”包括靜音式和非靜音式。“電感補償式”的功率因數只能達到0.7～0.8，它一般在高壓濾波電容附近。

??“填谷電路式”屬于一種新型無源功率因數校正電路，其特點是利用整流橋后面的填谷電路來大幅度增加整流管的導通角，通過填平谷點，使輸入電流從尖峰脈沖變?yōu)榻咏谡也ǖ牟ㄐ危瑢⒐β室驍?shù)提高到0.9左右，顯著降低總諧波失真。與傳統的電感式無源功率因數校正電路相比，其優點是電路簡單，功率因素補償效果顯著，并且在輸入電路中不需要使用體積大重量沉的大電感器。

??主動式PFC

??而主動式PFC則由電感電容及電子元器件組成，體積小、通過專用IC去調整電流的波形，對電流電壓間的相位差進行補償。主動式PFC可以達到較高的功率因數──通常可達98%以上，但成本也相對較高。此外，主動式PFC還可用作，因此在使用主動式PFC電路中，往往不需要待機變壓器，而且主動式PFC輸出直流電壓的紋波很小，這種電源不必采用很大容量的濾波電容。
